    3.2 表面变形
    3.2 表面变形
    3.2.1 表面变形观测包括竖向优德w88ios和水平优德w88ios。水平优德w88ios中包括垂直坝轴线的横向水平优德w88ios和平行坝轴线的纵向水平优德w88ios。
    3.2.2 观测布置应符合以下要求:
    3.2.2.1 断面选择和测点布置:
    (1)观测横断面通常选在最大坝高或原河床处、合龙段、地形突变处、地质条件复杂处,坝内埋管及运行有异常反应处,一般不少于3个。
    (2)观测纵断面一般不少于4个,通常在坝顶的上、下游两侧布设1~2个;在上游坝坡正常蓄水位以上一个,正常蓄水位以下可视需要设临时测点;下游坝坡半坝高以上1~3个,半坝高以下1~2个(含坡脚一个)。对软基上的土石坝,还应在下游坝趾外侧增设1~2个。
    (3)对“V”形河谷中的高坝和两坝端以及坝基地形变化陡峻坝段,坝顶测点应适当加密,并宜加测纵向水平优德w88ios。
    (4)测点的间距,一般坝长小于 300m 时,宜取 20~50m;坝长大于 300m 时,宜取 50~100m。
    (5)视准线应旁离障碍物 1.0m 以上。
    3.2.2.2 各种基点均应布设在两岸岩石或坚实土基上,起(引)测方便,避免自然及人为影响。
    (1)起测基点可在每一纵排测点两端的岸坡上各布设一个,其高程宜与测点高程相近。
    (2)采用视准线法进行横向水平优德w88ios观测的工作基点,应在两岸每一纵排测点的延长线上各布设一个。当坝轴线为折线或坝长超过 500m 时,可在坝身每一纵排测点中增设工作基点(可用测点代替),工作基点的距离保持在 250m 左右。当坝长超过 1000m 时,一般可用三角网法观测增设工作基点的水平优德w88ios,有条件的,宜用测边网或测边测角网法或倒垂线法。
    (3)水准基点一般在土石坝下游1~3km 处布设2~3个。
    (4)采用视准线法观测的校核基点,应在两岸同排工作基点连线的延长线上各设 1~2个。
    3.2.3 观测设施及其安装应符合以下技术要求。
    3.2.3.1 观测设施的要求为:
    (1)测点和基点的结构必需坚固可靠,且不易变形;并力求美观大方、协调实用。
    (2)测点可采用柱式或墩式。同时兼作竖向和横向水平优德w88ios观测的测点,其立柱应高出坝面 0.6~1.0m,立柱顶部应设有强制对中底盘,其对中误差均应小于0.2mm。
    (3)在土基上的起测基点,可采用墩式混凝土结构。在岩基上的起测基点,可凿坑就地浇注混凝土。在坚硬基岩埋深大于 5~20m 情况下,可采用深埋双金属管柱作为起测基点。

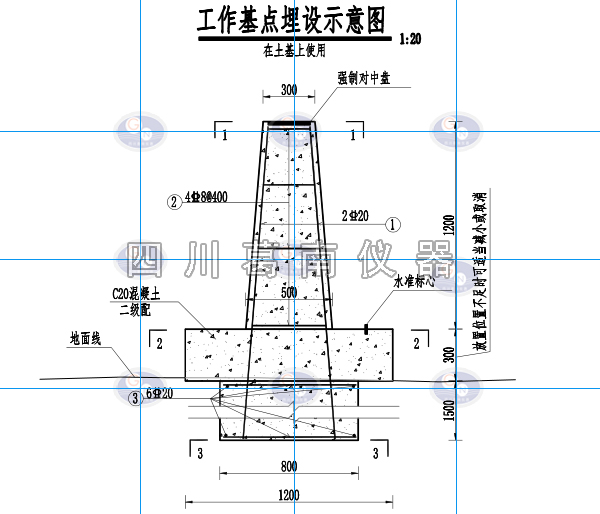

    (4)工作基点一般宜采用整体钢筋混凝土结构,立柱高度以司镜者操作方便为准,但应大于 1.2m。立柱顶部强制对中底盘的对中误差应小于 0.1mm。
    (5)校核基点的结构及埋设要求与工作基点相同。
    (6)水准基点结构与埋设可参照国家水准测量规范(GB12897-91 和GB12898-91)的有关规定执行。
    (7)水平优德w88ios观测的觇标,可采用觇标杆、觇牌或电光灯标。其尺寸与图案,应根据观测条件选定。
    3.2.3.2 观测设施的安装的要求有:
    (1)测点和土基上基点的底座埋入土层的深度不小于 0.5m;冰冻区应深入冰冻线以下。并应采取措施,防止雨水冲刷、护坡块石挤压和人为碰撞。
    (2)埋设时,应保持立柱铅直,仪器基座水平。并使各测点强制对中底盘中心位于视准线上,其偏差不得大于 10mm,底盘调整水平,倾斜度不得大于 4'。
    3.2.4 观测方法和要求如下:
    3.2.4.1 竖向优德w88ios。表面竖向优德w88ios,一般用水准法测量,也可用连通管法测量。
    (1)用水准仪观测表面竖向优德w88ios时,可参照国家三等水准测量(GB12898-91)方法进行,但闭合差不得大于±1.4 mm(n为测站数,下同)。起测基点的引测、校测、可参照国家二等水准测量(GB12897-91)方法进行,但闭合差不得大于±0.72mm mm。
    (2)用连通管观测表面竖向优德w88ios时,可采用移动式或固定式。观测应在气温最为稳定的时间进行,观测时应注意保持水面稳定,应平行测读两次,两次读数差不得大于 2mm。
    3.2.4.2 水平优德w88ios。横向水平优德w88ios,一般用视准线法测量。必要且有条件时,也可设置倒垂线或引张线装置观测水平优德w88ios。倒垂线和引张线装置的设计、安装与观测,应结合土石坝变形特点参照《混凝土大坝安全监测技术规范》(SDJ336-89)执行。
    (1)用视准线法观测横向水平优德w88ios时,可采用经纬仪或视准线仪。当视准线长度大于 500m 时,应采用 J1 级经纬仪。
    (2)视准线的观测方法,可据实际情况选用活动标法或小角度法。观测时宜在视准线两端各设固定测站,用各测站的仪器观测其靠近的优德w88ios测点的偏离值。
    (3)用活动标法校测工作基点、观测增设的工作基点时,允许误差应不大于2mm(取两倍中误差)。观测优德w88ios测点时,每测回的允许误差应小于 4mm(取两倍中误差)。所需测回数不得少于两个测回。
    (4)用小角度法观测横向水平优德w88ios时,一般应采用 J1 级经纬仪。测微器两次重合读数之差不应超过 0.4";一个测回中,正倒镜的小角值较差,不应超过 3";同一测点,各测回小角值较差不应超过 2"。
    (5)用三角网前方交会法观测增设工作基点(或测点)的横向水平优德w88ios时,应用 J1 级经纬仪和全圆测回法,且不少于4个测回。各项限差要求为:半测回归零差±6";二倍视准差之互差±8";各测回的测回差±5"。
    (6)有条件时,可采用大气激光准直法观测横向水平优德w88ios。设施的设计、安设及观测,应按照《混凝土大坝安全监测技术规范》(SDJ336-89)执行。
    (7)表面纵向水平优德w88ios观测,一般用因钢尺测量,或用普通钢尺加改正系数,其中误差不大于 0.2mm。有条件时可用光电测距仪测量。
